Εισαγωγή στην αρχιτεκτονική του χώρου αποθήκης και του συστήματος:
Η φάρμα δεξαμενών υγραερίου είναι η βάση αποθήκευσης LP της Hong Kong NewOcean Energy στο Zhuhai, η οποία διαθέτει 9 σφαιρικές και 8 οριζόντιες δεξαμενές συνολικής χωρητικότητας 35,000m3. Χωρίζεται σε δύο μέρη: μεγάλο χώρο αποθήκευσης δεξαμενής και χώρο εμφιάλωσης και παρέχεται με έναν αυτοκατασκευασμένο τερματικό 10,{7}}τονάζ.

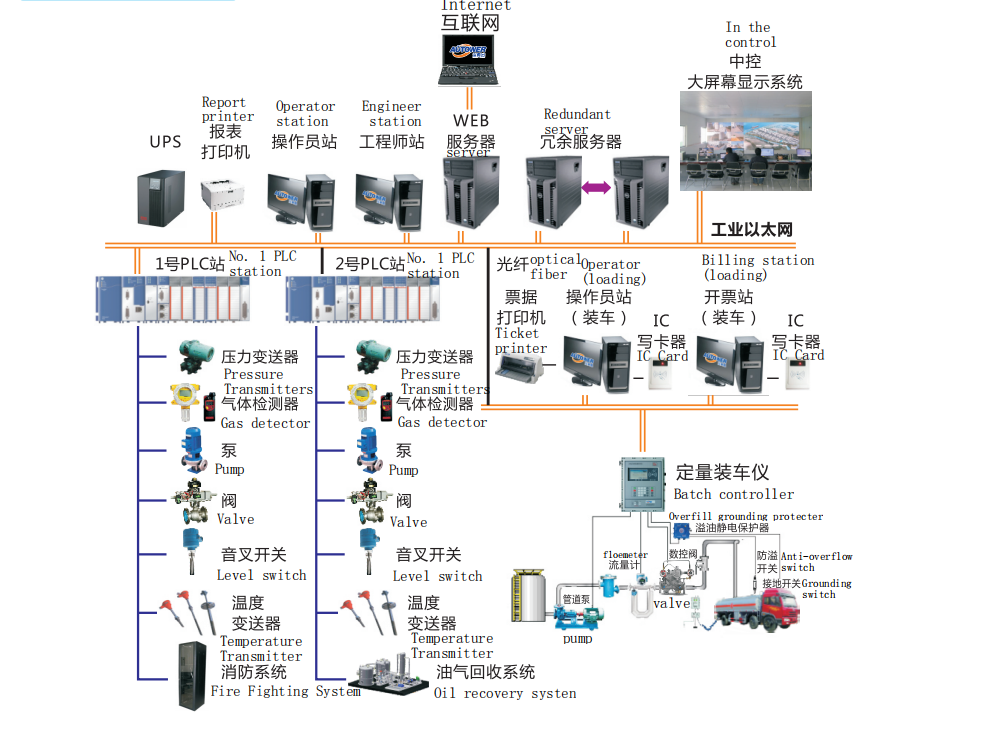

Ολόκληρο το σύστημα υιοθετεί ανοιχτή αρχιτεκτονική κατανεμημένου συστήματος για την επίτευξη «αποκεντρωμένου ελέγχου, κεντρικής διαχείρισης και κοινής χρήσης πληροφοριών» και περιλαμβάνει συγκεκριμένα:
Υποσύστημα μέτρησης χωρητικότητας δεξαμενής
Χρησιμοποιήστε μετρητή στάθμης ραντάρ υψηλής ακρίβειας των EMERSON Company, KORHNE και E plus H Company και λογισμικού υπολογισμού χωρητικότητας δεξαμενής TANKMASTER.
Υποσύστημα παρακολούθησης και διαχείρισης απόκτησης δεδομένων
Το τερματικό εκμετάλλευσης δεξαμενών χρησιμοποιεί ελεγκτή σειράς GE 90, 1 σετ εισόδου/εξόδου διεργασίας, 2 σετ άνω συστήματος υπολογιστή GE και λογισμικό βιομηχανικής διαμόρφωσης GE CIMPLICITY HMI.
Όργανο ελέγχου διαδικασίας
Χρησιμοποιήστε ηλεκτρική σφαιρική βαλβίδα αποκοπής που εισάγεται από την Ιαπωνία, πομπό 3051, διακόπτη στάθμης και ροόμετρο μάζας EMERSON κ.λπ.
Υποσύστημα συναγερμού πυρκαγιάς
Το σύστημα συναγερμού πυρκαγιάς χρησιμοποιεί κουμπιά και ελεγκτές συναγερμού πυρκαγιάς Beijing Lida. Το σύστημα συναγερμού καυσίμου αερίου χρησιμοποιεί προϊόντα της σειράς ES2000 της εταιρείας Shenzhen ExSaf.
Υποσύστημα παρακολούθησης και διαχείρισης παραλαβής & παράδοσης λαδιού
Χρησιμοποιήστε σύστημα και λογισμικό διαχείρισης φόρτωσης της σειράς AWZC. Ο εξοπλισμός υποστήριξης της τοποθεσίας περιλαμβάνει: ροόμετρο μάζας EMERSON, ηλεκτροϋδραυλική βαλβίδα αριθμητικού ελέγχου EMERSON 788 και προστατευτικό υπερχείλισης λαδιού ESD, κ.λπ.
Σύστημα κοινής χρήσης δικτύου και απομακρυσμένων υπηρεσιών
Διασύνδεση δικτύου με το τελωνείο και μετάδοση αντίστοιχων δεδομένων σε πραγματικό χρόνο στο σύστημα παρακολούθησης των τελωνείων.
Εικόνα παρακολούθησης
Το διάγραμμα επισκόπησης δεξαμενής όπως παρακάτω εμφανίζει τις παραμέτρους της δεξαμενής ολόκληρης της δεξαμενής και την κατάσταση της χωρητικότητας αποθήκευσης:
Γενικό Σχέδιο Φάρμας Δεξαμενών
Η εικόνα για ρύθμιση αναλογίας και μετατροπής συχνότητας υγραερίου και ρύθμιση και ρύθμιση πίεσης αναλογίας C3 & C4 & μετατροπέα είναι η παρακάτω:
Εικόνα αναλογίας & ρύθμισης
Η εικόνα παρακολούθησης κατάστασης τερματικού όπως παρακάτω εμφανίζει την κατάσταση ενεργοποίησης/απενεργοποίησης των τερματικών βαλβίδων και την κατάσταση φόρτωσης και εκφόρτωσης:
Εικόνα παρακολούθησης τερματικού

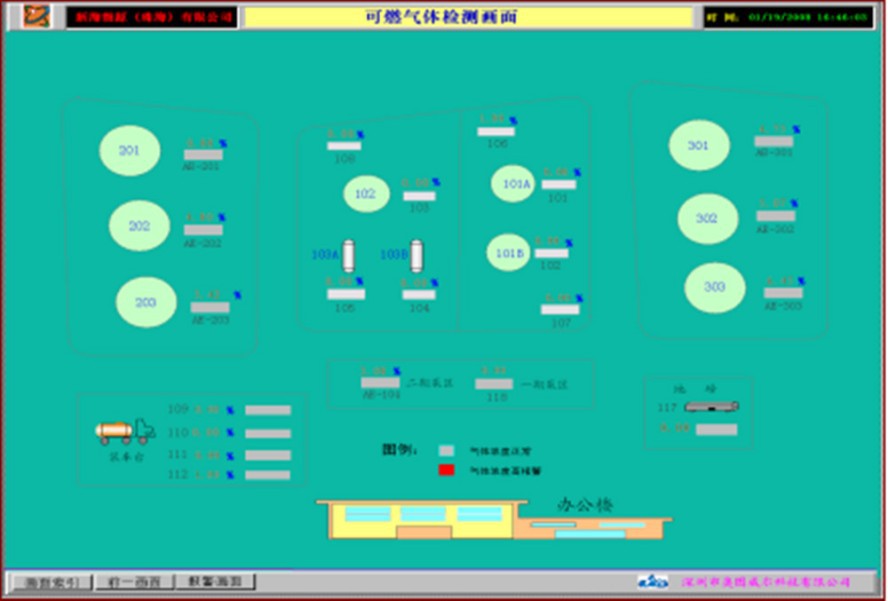

Η εικόνα παρακολούθησης κατάστασης καύσιμου αερίου όπως παρακάτω εμφανίζει την τιμή συγκέντρωσης του καύσιμου αερίου σε κάθε περιοχή και την κατάσταση συναγερμού:
Εικόνα παρακολούθησης καυσίμου αερίου
